Mini、MicroLED直顯背光、車載LED、照明燈珠產業持續擴產，芯片尺寸不斷縮小、模組集成密度持續走高，傳統回流焊、熱風返修、自動烙鐵焊的工藝短板逐漸凸顯，成為制約良率與產能提升的核心瓶頸。數萬顆燈珠同步焊接的巨量制程、單顆不良芯片無損修復的返修工序，都對熱源精度、溫度穩定性、熱影響范圍提出極致要求。松盛光電自研恒溫閉環激光錫焊系統，以精準溫控、微米級定位、極小熱損傷三大核心優勢，完整覆蓋LED燈珠批量焊接與單品返修全流程，為光電封裝廠商打通降本增效的工藝新路徑。

一、LED燈珠傳統焊接工藝的量產痛點

常規LED封裝車間主流焊接方案分為兩類，分別適配批量巨量焊與不良返修，但二者均存在難以根治的工藝缺陷。

在巨量轉移后的批量焊接環節，行業多采用整板回流焊。整塊基板同步升溫加熱，玻璃、陶瓷基板與LED芯片熱膨脹系數差異大，數萬顆微小焊點受熱不均，極易出現局部虛焊、錫珠橋連、基板翹曲分層問題。MiniLED芯片厚度僅20至50微米，屬于高脆性熱敏器件，全域高溫會加劇芯片暗傷，長時間高溫烘烤直接縮短燈珠使用壽命;同時無鉛焊料工藝窗口極窄，整板溫差超過5℃就會出現大規模焊接不良，批量良率長期卡在93%上下，后續篩選、返工大幅拉高生產成本。

而模組返修工序的問題更為突出。傳統熱風返修槍加熱區域?qū)挾瘸?00微米，如今主流MiniLED芯片間距不足300微米，維修單顆不良燈珠時，熱風會熔化周邊3至5顆完好芯片，造成連帶報廢。人工烙鐵返修依賴師傅操作手感，溫度、加熱時長無法標準化，細小焊盤極易燙壞電極與FPC柔性線路，返修良率普遍低于85%;且人工操作速度慢，4K顯示屏模組動輒數百個壞點，返修工時成本居高不下，難以匹配自動化流水線節拍。

除此之外，自動烙鐵焊存在烙鐵頭損耗、溫度漂移、無法伸入高密度窄間距區域等問題，針對高功率陶瓷基板LED、車載精密燈珠的焊接適配性差，長期使用焊點一致性持續下滑，難以滿足車載、高端顯示嚴苛的可靠性檢測標準。

二、激光錫焊適配LED燈珠加工的核心邏輯

激光錫焊屬于非接觸式局部選擇性加熱工藝，光束可聚焦至20至50微米微小光斑，僅對目標焊盤定點加熱，其余基板、完好燈珠不受熱輻射干擾，從根源規避全域高溫帶來的翹曲、連帶損傷問題，天然適配LED兩類核心工序。

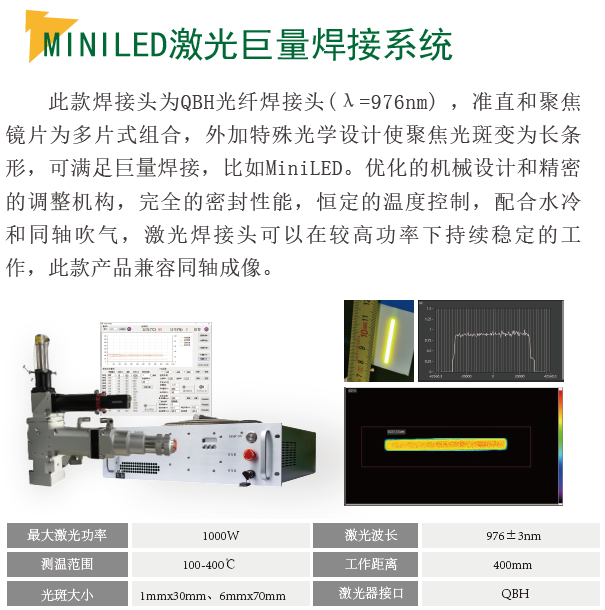

面向巨量焊接場景，松盛光電激光錫焊可搭配矩形整形光斑，根據燈珠矩陣排布調整光斑尺寸，實現一行多顆燈珠同步恒溫焊接，兼顧加工效率與焊點均勻性。設備支持錫絲自動送料、錫球定點熔焊兩種工藝，適配貼片LED、COB集成燈珠、Mini背光模組等不同產品，單模組數千至上萬顆芯片批量加工時，每一顆焊點熱曲線完全統一，杜絕批量虛焊、冷焊缺陷。

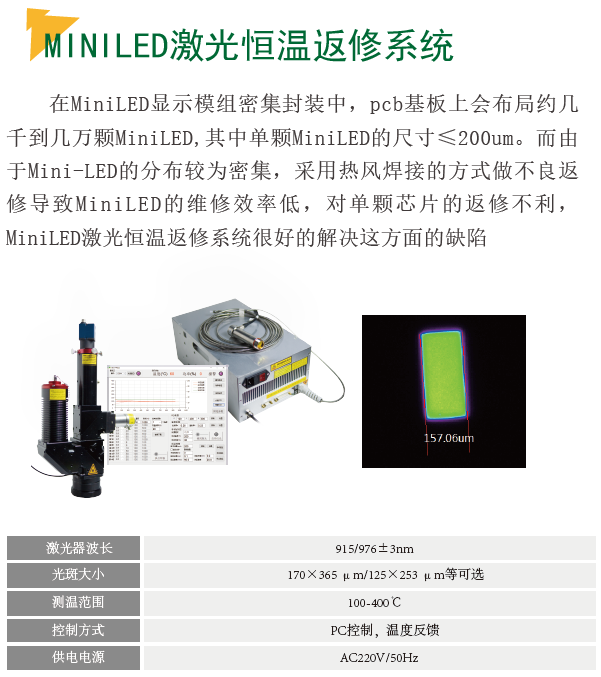

針對返修工序，微米級同軸視覺定位系統可精準鎖定AOI檢測標記的不良點位，僅對故障燈珠電極加熱，完整保留周邊完好元器件。整套流程標準化自動化：激光熔錫移除壞芯片、同軸視覺清理焊盤殘留錫料、預置錫膏后恒溫重焊新燈珠，全程無需人工干預，徹底擺脫熱風、烙鐵返修的連帶報廢難題，單顆返修耗時壓縮至1秒以內，返修良率穩定突破98%。

同時激光熱源無物理接觸，不存在壓頭擠壓造成的芯片裂紋，特別適配超薄MicroLED、柔性屏背光模組等易損產品，高低溫循環、濕熱老化測試后焊點脫落、開路故障率大幅降低，滿足車載、戶外大屏長壽命使用需求。

三、松盛光電恒溫激光錫焊核心優勢，直擊LED制程難題

市面上普通開環激光錫焊僅固定功率輸出，環境溫度、基板材質、錫料批次變化都會造成焊點溫度波動，依舊會出現燒板、潤濕不良等問題。松盛光電核心突破在于**全閉環恒溫控溫技術**，搭配四點同軸光學架構，針對性解決LED熱敏微小器件焊接痛點。

1.高速閉環恒溫調控，溫度波動低至±5℃，杜絕芯片熱損傷

設備搭載高速紅外測溫模組，激光、測溫、CCD三點光路完全同軸，測溫點與焊接點零偏差，40微秒極速采集焊點實時溫度，通過PID算法毫秒級動態調節激光輸出功率，全程鎖定預設焊接溫度區間。區別于普通激光設備±20℃的大幅溫差，松盛恒溫系統不受陶瓷、鋁基板、PCB基材導熱差異干擾，錫料充分浸潤同時不會產生瞬時熱沖擊。

高功率LED陶瓷基板、超薄Mini芯片加工時，熱損傷率控制在1%以內;低溫錫膏、無鉛錫絲均可匹配專屬恒溫工藝曲線，批量巨量焊接良率穩定維持99.5%以上，大幅減少報廢物料損耗。溫控區間覆蓋60℃至400℃，不管是低溫返修拆件，還是高溫可靠焊接，一套設備即可切換工藝，不用額外采購多臺熱源設備。

2.微米級同軸視覺定位，適配高密度LED矩陣排布

自研激光+CCD+測溫+指示光四點同軸設計，光斑與視覺畫面完全重合，無需頻繁光路校準，對位誤差控制在±0.003mm。面對間距不足0.3mm的MiniLED矩陣、微型COB燈珠，最小20μm光斑可精準對準微小電極，不會發生錫珠短路、偏焊問題。

軟件內置視覺自動補償算法，可修正基板貼裝公差、燈珠轉移微小偏移，巨量焊接時整板矩陣自動遍歷加工，無需人工逐點校準;返修工序中，導入AOI不良點位坐標即可自動尋位，適配產線全自動聯動，無縫對接上游巨量轉移、下游檢測分揀工序，適配大規模自動化車間布局。

3.極小熱影響區，巨量焊穩定、返修無連帶報廢

激光定點局部加熱，熱影響范圍嚴格限制在焊點周邊極小區域，巨量整板加工不會造成基板大面積受熱翹曲，玻璃背光板、超薄柔性FPC模組加工后平整度達標，無需額外整平工序。

返修場景優勢尤為突出：僅融化單顆不良燈珠電極錫料，相鄰?fù)旰眯酒耆皇軣?，從根本解決熱風返修批量連帶報廢的行業痛點。搭配可調節矩形光斑，批量巨量焊接可擴大單次加工范圍，提升流水線產能;單點返修切換小圓光斑，兼顧效率與修復精度，一臺設備同時覆蓋量產與維修兩大工序，降低設備采購?fù)度搿?/span>

4.全自動化集成適配，適配LED產線柔性生產

設備集成伺服精密送絲機構，0.15mm超細錫絲送料順暢不卡絲、斷絲，送錫速度與激光恒溫加熱同步聯動，每顆焊點錫料填充量均勻，焊點飽滿光亮無氣孔夾渣。整機支持桌面式單機、封閉式全自動流水線機型兩種形態，中小照明燈珠廠可選用桌面機型靈活打樣、小批量生產;大型顯示背光、車載LED工廠可對接自動上下料、AOI檢測設備，搭建全自動化無人產線。

整機通過歐盟CE認證，風冷、水冷全功率段恒溫方案可選，50至1000W功率覆蓋普通照明LED、高功率車載燈珠、Micro微芯片全品類加工，工藝程序一鍵存儲切換，換產僅需數分鐘，適配多型號燈珠柔性排產。

四、實際落地應用場景：巨量量產與單品返修雙場景落地

場景一：Mini/MicroLED背光、直顯模組巨量焊接

單塊模組集成數萬顆微型燈珠，傳統回流焊良率不足95%，松盛恒溫激光錫焊采用陣列矩形光斑批量加工，全程恒溫控溫，基板無翹曲、芯片無暗傷，批量焊接良率提升4個百分點以上。某商用顯示廠商替換設備后，每月芯片報廢成本降低近三成，同時省去整板回流、冷卻、整平多道工序，單條產線日產能提升30%。

場景二：車載精密LED、COB集成燈珠批量封裝

車載燈珠對焊點耐溫、抗振動、長期可靠性要求嚴苛，陶瓷基板導熱快、溫度難把控，普通激光設備極易出現局部過燒。松盛閉環恒溫系統實時動態調功，陶瓷電極與焊料浸潤均勻，經過-40℃至125℃高低溫循環測試無焊點脫落，順利通過車規級可靠性檢測，現已批量配套多家車燈、車載屏幕供應商。

場景三：LED模組不良品無損返修

大屏背光、商用直顯模組不可避免存在少量壞點，傳統熱風返修連帶報廢損耗大。采用松盛恒溫返修系統，自動化完成拆壞芯、清理焊盤、重焊新燈珠整套工序，單顆修復成本降低60%，返修后模組可直接流入成品工序，大幅挽回昂貴基板與芯片物料損失，中小封裝廠無需額外增設多條返修產線，一臺設備兼顧生產維修。

五、結語

LED產業向微型化、高密度、大規模量產持續升級，傳統焊接工藝早已難以匹配高端制造標準，恒溫激光錫焊憑借精準控溫、低損傷、高自動化的特性，成為替代回流焊、熱風返修的主流升級方案。松盛光電深耕激光精密錫焊多年，立足LED巨量焊接與單品返修兩大核心需求，以自研閉環恒溫技術解決行業熱失控、連帶報廢、批量一致性差等長期痛點，兼顧生產效率、產品良率與生產成本。

從照明貼片燈珠、COB集成光源，到Mini/Micro背光、車載精密LED，一套恒溫激光錫焊設備即可覆蓋全品類加工需求，助力光電封裝企業實現工藝升級，在日益激烈的市場競爭中筑牢品質與產能雙重優勢。
