在電子控制設備日益小型化、高集成度的今天，繼電器作為自動控制系統中的“開關”，其性能的穩定性直接決定了整個電路系統的可靠性。而在繼電器的生產制造中，線圈漆包線與引出端的焊接，一直是業內公認的核心工藝難題。

傳統的烙鐵錫焊或沾錫工藝在處理繼電器這類精密部件時，往往顯得力不從心。如何解決“蝕銅”現象？如何避免熱損傷？如何確保微小型繼電器的焊接一致性？今天，我們就來深入探討激光錫焊在繼電器模塊中的應用，并解析松盛光電恒溫激光錫焊系統如何為這一領域帶來顛覆性突破。

繼電器焊接的傳統痛點：精度與可靠性的博弈

繼電器線圈通常采用極細的漆包線繞制，其表面的絕緣漆在焊接前必須被去除或汽化。在傳統工藝中，企業常采用沾錫焊接或熱壓焊。

然而，沾錫工藝容易產生“蝕銅”現象，導致漆包線截面積減小，對于微細線徑而言，稍有不慎就會在使用中斷線，這對于追求高可靠性的場合（如工業控制、航空航天）是致命的。此外，傳統烙鐵焊接屬于接觸式加工，不僅容易產生機械應力損傷引腳，還可能因熱量失控導致線圈骨架受熱變形，甚至產生錫珠飛濺，污染繼電器內部觸點，嚴重影響產品的電氣壽命。

激光錫焊：非接觸式精準焊接的完美方案

激光錫焊技術的出現，為繼電器制造提供了一種近乎完美的解決方案。其原理是利用高能激光束，通過非接觸方式快速加熱焊盤和焊料，實現冶金連接。

對于繼電器線圈的漆包線引出端，激光錫焊具有無可比擬的優勢：激光能量高度集中，能在瞬間汽化漆皮并完成錫焊，且熱影響區極小，徹底規避了傳統工藝對線圈整體的熱損傷風險。同時，這種工藝避免了與工件接觸產生的物理應力，成品率和一致性大幅提升。

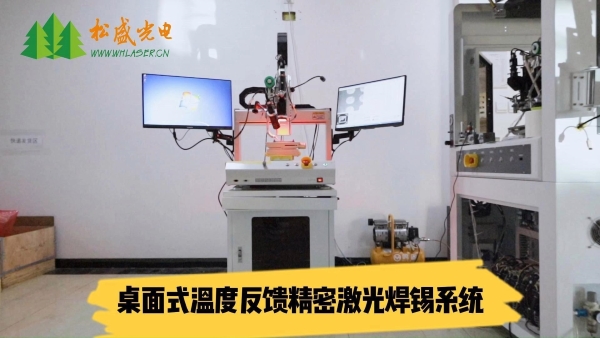

松盛光電恒溫激光錫焊：為繼電器可靠性“加鎖”

在眾多激光錫焊解決方案中，松盛光電恒溫激光錫焊系統憑借其獨特的核心技術，在繼電器焊接領域脫穎而出，成為眾多精密制造企業的首選。

1. 真正的恒溫閉環控制，鎖定“安全溫度窗口”

繼電器線圈骨架和周邊的塑料部件對溫度極其敏感。松盛光電采用先進的溫度反饋系統，在焊接過程中實時監測焊點溫度，并通過算法動態調節激光輸出功率。這種“實時監測-動態調節”的閉環邏輯，確保焊點溫度始終精確控制在焊錫熔化閾值與基材耐受上限之間。焊接傳感器類精密繼電器時，可將溫度波動控制在極小范圍內，實現真正的“零熱損傷”。

2. 激光/CCD/測溫，四點同軸，所見即所得

在高密度的繼電器模塊中，引腳間距極小，對定位精度要求極高。松盛光電獨創的光路技術，將激光、CCD、測溫、指示光四點同軸。這意味著操作員在監視器上看到的位置即是激光焊接的位置。這一設計解決了行業內多光路重合的難題，無需反復矯正視覺定位，不僅保證了微小焊盤的精準對位，還大幅提升了設備調試效率和量產良率。

3. 精準送錫控制，杜絕飛濺與浪費

針對繼電器焊接中嚴禁錫珠飛濺的潔凈度要求，松盛光電配備高精度送錫絲模組，送錫精度可達微米級。通過精確控制送錫量，設備從源頭上減少了“無效熱輸入”，避免了因過量送錫導致的炸錫和飛濺現象，確保繼電器內部環境的絕對清潔，從而保障產品耐高壓和長壽命。

4. 微小光斑，適應微型化趨勢

隨著繼電器向微型化發展，焊盤尺寸越來越小。松盛光電激光系統光斑點徑最小可達0.1mm甚至50μm，完美適應微間距貼裝器件（Chip部品）的焊接需求。無論是極細的漆包線還是高密度的引出端，都能實現牢固穩定的連接。

結語

在繼電器行業向高可靠、微型化邁進的今天，焊接工藝的升級已是大勢所趨。松盛光電恒溫激光錫焊系統以其高精度、非接觸、智能控溫的特性，不僅解決了傳統工藝的痛點，更通過四點同軸技術與閉環溫控，為繼電器模塊的焊接質量提供了強有力的數據保障。

選擇松盛光電，不僅是選擇了一種焊接設備，更是選擇了智能制造時代下，對產品可靠性的極致追求。如果您正在尋求更優質的繼電器激光錫焊解決方案，松盛光電隨時歡迎您的交流與探討。
