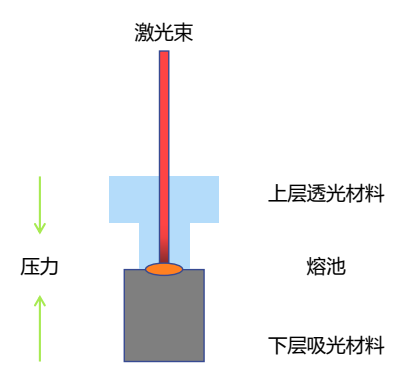

塑料激光焊接的基本原理是特定波長的激光光束透過上層透光材料達到下層吸光材料表面轉換成熱量，由于在壓力的作用下，兩層材料緊密貼合，產生的熱量不能及時散發，在兩者結合的部位聚集并迅速形成熔池。待光束停止后，持續的壓力作用下，熔池冷卻并固化，從而實現兩者融合焊接。





•

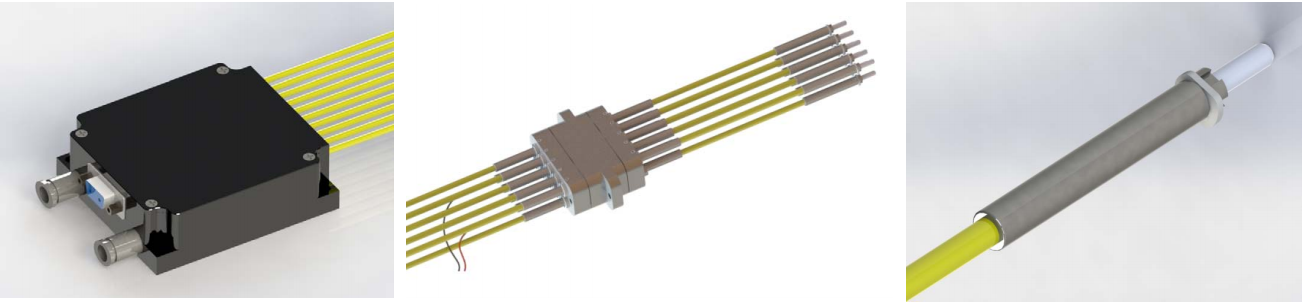

  100W，1組10路半導體激光器                     →→→                  10路點對點激光耦合器                 →→→→                 單點激光光纖發射器
  激光系統由波長為980nm的半導體激光發生器、激光耦合器、光纖發射器等夠成，一組半導體激光器功率為100w，理論上可對3-5cm長的焊道進行焊接。具體焊接能力由產品的設計結構、材料特性、焊接效率以及半導體壽命等因素共同決定。

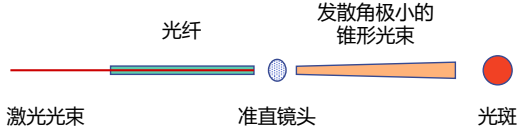

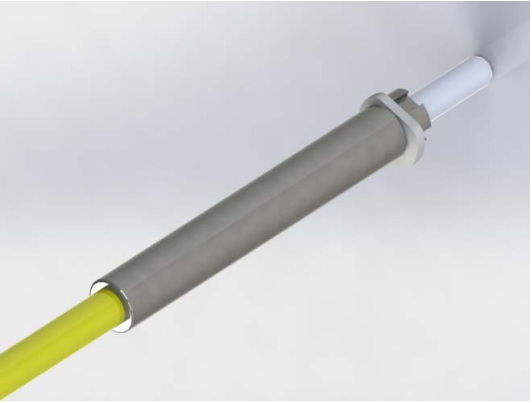

光纖將激光器發射的極細的激光束傳到至準直鏡頭，由準直鏡頭極細的發散型激光光束轉換為近似平行的準直光，通常在40mm的距離產生5mm直徑的較均勻光斑。



• •
                                                     圓形光斑陣列

  • •
                              圓形光斑陣列所產生的波浪形焊接溢料
      上頁中提到，單點光纖發射器所產生的光斑為圓形光斑，該光斑的能量密度是由中心向外遞減的。如果我們直接將該圓形光斑根據焊道進行相鄰陣列排布后，由于相鄰光斑重疊不良或者無重疊，能量分布不均導致最終的焊接溢料邊緣呈波浪形態，俗稱鋸齒邊，影響外觀。

•
  •

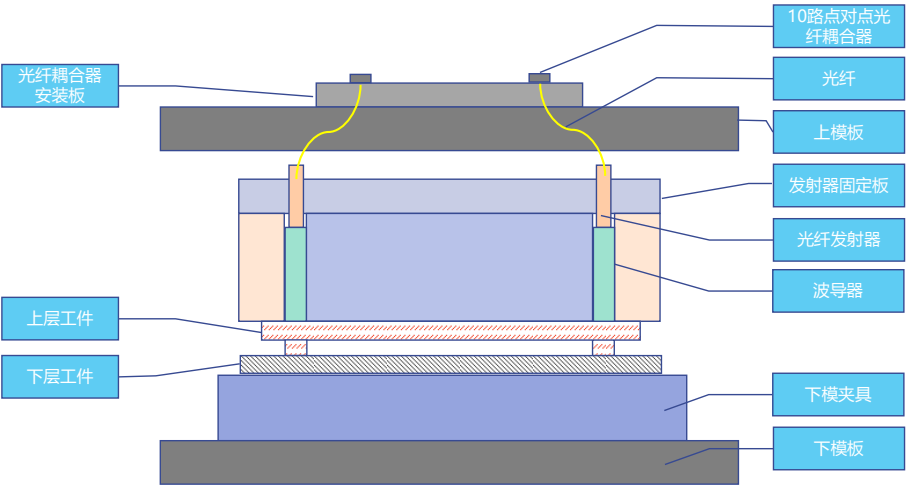

    上模置頂?shù)狞c(diǎn)對點光纖耦合器，上模在與設備連接時被自動接插，實現了快速換模。

•
  •

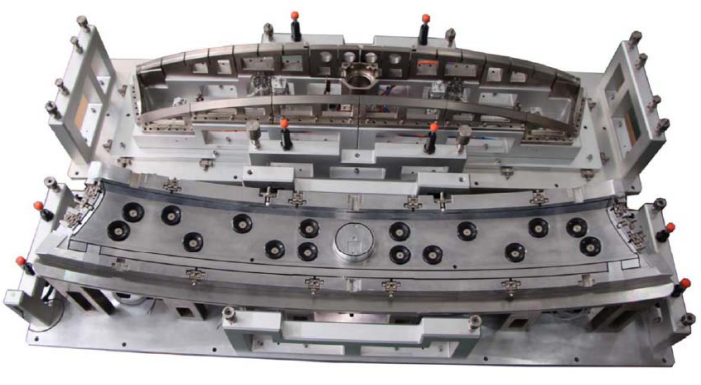

                                                                     貫穿燈同步激光焊接夾具

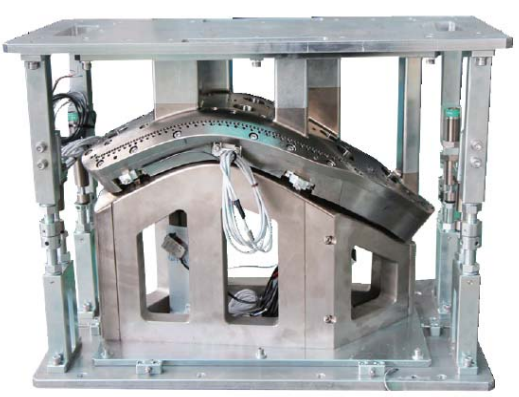

                                                      尾燈同步激光焊接夾具
